چرخش یک آرمیچر

سلام
من می خوام یک آرمیچر یا موتور حدود هر 1 دقیقه یک دور بچرخه .
مثلا فکر کن یک سیخ کباب هست به موتور وصله هر یک دقیقه بچرخه .
ممنون اگر شبیه ساز پروتئوس رو هم بگذارید .

سلام
چیزی که شما می خواهید با استپر موتور قابل اجراست
در صورتی که بخواین این پروژه رو میتونین توی سایت http://www.mohsenkit.ir سفارش بدید

ببین دوست عزیز، ما اینجا نمی آییم یک چیز رو آماده کنیم یا آماده بدیم به کسی.

اگر می خواهی روال کار رو یاد بگیری بگو تا مرحله به مرحله راهنمایی ات کنم که چه قطعاتی لازمه و کدش چی میشه.

با موتور گیربکس داری که سرعتش 1 دور بر دقیقه هست هم میتونید این کار رو انجام بدید
استپر موتور برای وقتی هست که شما دقیقا بخواهید یک دور کامل دقیقا در 1 دقیقه انجام شود (که البته این دقت به مسائل دیگه هم مرتبطه) ولی برای چرخش سبخ کباب موتور گیربکس دار کاملا جواب میده

من نمی خوام آماده پروژه بهم بدید خودم نمونه زیاد دارم . تو وب هم زیاده ولی متوجه نمی شم چجورین .
من یک آرمیچر دارم می خوام تو میکرو کدی بنویسم این آرمیچر با سرعت کمی نیم دور یا یک دور بچرخه بعد از 30 ثانیه یا یک دقیقه دوباره برعکس نیم دور یا یک دور بچرخه یعنی از همون راهی که اومد برگرده .
خوب من یک آرمیچر آماده می کنم . یک قطب مثبت داره یک منفی .
بقیه کار و نحوی نصب به میکرو چطور باید باشه ؟
مثبت آرمیچر به vcc ?
کدی که باید بنویسم تو کد ویژن چجوریه ؟
متشکر

سلام
من چیز زیادی نمی گم چون قابل فهمن و اون جایی که میگم سرچ کن باید تو نت سرچ کنی خواستی کدشم برات می نویسم
ببین آرمیچر های معمولی توانایی همچین کاری رو ندارن به خاطر نداشتن دقت و متغیر بودن جریان و ... ولی موتور هایی که ما بهش میگیم استپ موتور توانایی این کارو دارن
شما فقط به یه میکرو و به یه درایور L298 یه مثالش و یه منبه تغزیه و یه استپ موتور نیاز داری اگه AVR بلد باشی باید بدونی PWM چیه اگرم بلد نیستی دو ساعت وقت تو نت
یاد می گیری خیلی راحتم هست دیتا شیت درایئرتو بگیر و میکرو رو بنویس و دیگه فقط نصبش کن کار زیادی نداره اما فقط اگه قراره چیزی مثل سیخ کبابو بچرخونه زمانی که میگی استپ موتور می خوام دو مدل بهت نشون میده که یکیش طولش بیشتره اونو بگیر
قربونت کمک می خواستی بگو

من موتور پله ای گرفتم 5 سیمه هست . تو درایور L298N هم فقط 4 سیم جای داره ؟
برم یک موتور چهارسیمه بخرم ؟یا همین 5 سیمه هم میشه ؟
خوب من الان درایور رو دارم موتور هم دارم حالا چکار کنم ؟ نمونه هم دارم ولی نمیدونم از کجا شروع کنم . چون یک سری با درایور هست یک سری بدون درایور .

با سلام

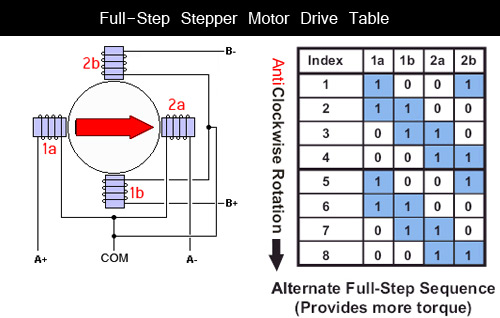

یکی از سیم ها مطعلق به GND یا زمین هست و بقیه هر کدام برای یه سیم پیچ اند که داخل موتور قرار دارهضمیمه 132172

در ضمن اگر شش سیمه بود یعنی 5 تا سیم پیچ داخل استپ موتور یا موتور پله ای قرار داره
در اون زمان می تونید از L293D استفاده کنید

نقل قول:

---

برم یک موتور چهارسیمه بخرم ؟یا همین 5 سیمه هم میشه ؟
خوب من الان درایور رو دارم موتور هم دارم حالا چکار کنم ؟ نمونه هم دارم ولی نمیدونم از کجا شروع کنم . چون یک سری با درایور هست یک سری بدون درایور .

---

و در باره ی این بالا بودن سیم ها نشانه ی دقت بیشتره چون سیم پیچ های بیشتری هم وجود داره
نیازی هم به خریدن نیست چون همون چهار تا پایه L298N جواب میده
ممنون موفق باشید

اون موتور 5 سیم که گرفتین یک سیم مشترک داره که به منفی وصل میشه و 4 سیم دیگه به ترتیب به 4 پایه L298 وصل میشه و براحتی با L98 می تونید درایوش کنید

نحوی درایو کردنش چجوریه ؟
موتور رو وصل کنم به درایور . باطری هم وصل .
میکرو رو چجوری وصل کنم ؟
یک نحوی رو میشه بگید این راه بیفته .
ممنون

با سلام
خیلی ساده می شه این کارو انجام داد با تابعی در AVR به نام PWM که یکی از کتاب خونه های مخصوصش برا موتور های پلی است
که باید اون رو فراخونی کنید البته می تونید بدون فراخونی اون هم این کار رو انجام بدید
به این صورت می شه که با ولتاژ دادن به یکی از سیم پیچ ها موتور پله ای دقیق حدود 15 دجه می چرخه باید ببینین برای خودتون چه جوریه که فک کنم
چون چهاتا سیم پیچ دارین با هر بار دادن ولتاژ حدو 90 رجه بچرخه ( و از این دقیق تر نمیشه مگه با برنامه نویس پیچییده بازم اگه خواستید بگید در باره اینم براتون بزارم)
بنا بر این ون شما 360 درجه بچرخه هر یه دقیقه ساده ترین صورتش میشه اینکه با کنترل 298 ور برید تا با دستور دیلی روی میکرو هر 15 ثانیه 90 درجه بچرخه
که ساده هست
اگه متوجه نشید بگید براتون با سورس کامل و پروتوس توضیح بدم
با تشکر

لطفا بزارید . واقعا تشکر ویژه دارم از شما دوست گرامی

با سلام
متاسفانه فردا کار دارم اما فول میدم که باری پس فردا آمادش کنم
بازم ببخشید
ممنون
