مقدار ولتاژ برای فلاشر میکرو ال ای دی

من یک فلاشر 4 کاناله نوشتم با میکرو
کار هم می کنه .
حالا من یک تابلو ال ای دی دارم که با باطری 12 ولت 2 آمپر کار میکنه . (از این تابلوهای ثابت که مغازه ها دارن جدیدا)
حالا من میکروم با 5 ولت کار میکنه .
چطور این فلاشر رو به تابلو وصل کنم که ولتاژ درست بشه یعنی به ال ای دی ها 12 ولت برسه .
اصلا درست روش ؟
ممنون

اگه درست فهمیده باشم (چون یکم نامفهوم بود) شما خروجی میکروت 5 ولی ورودی تابلوت 12
خیلی سادس چون تابلوت ثابته و متحرک نیست و فقط باید روشن خاموش بشه همون منبع تغذیتو که12 میداد رو به یه رله وصل کن
و با پایه 5 میکروت قطع و وصلش کن (رله یه قطعس که با یه ولتاژ پایین ولتاژ بالا رو وصل میکنه)خروجی که می گیری به ال ای دی ها بده
البته چون یکم سر و صدا داره میتونی رله بی صدا بخری مغازه بگی دارن
کمک خواستی بگو فعلا

سلام
نفهمیدم .
یک از دوستان گفت از ترانزیستور استفاده کنم .

اگر LED های با مصرف بالا استفاده می کنی بهتره از ماسفت های IRF استفاده کنی: http://chehrehelec.com/index.php?rou...rch&search=irf

با سلام
مطمئنا ترانزیستور اونقدر قدرت نداره که 5 رو به 12 تبدیل کنه باید برای اینکار از مدار و چند ترانزیستور استفاده کنی:افسرده:
ولی اونی که نوشتم جریانش این طوریه
اگه رله دیده باشی مطمئنا(رله های معمولی)شش پایه داره که یکیش بدرد نمی خوره
می مونه پنجتا دو تاش 5 ولت تغذیه و با زمین یکیش ولتاژ خروجیت که باید 12 باشه(نقششو دارم واسط نگاه میکنم کامل مینویسم)
و اونیکیم خروجیه و اون یکیم 5 ولتی که از میکرو میگیری کارش اینکه هر وقت پایه ای که از میکرو میاد 1 شد(5ولت)کلیدو وصل کنه (12ولت به خروجی)
برات تو پروتوس می کشم میزارم
و هروقتم قطع شد کلیدو قطع کنه
یعنی می خوای فلش بزنه هریه ثانیه 5ولت خروجی میده میکروت که به رله میره وکلید زده میشه و ثانیه بعدش که جریان قطع میشه کلید هم قطع میشه
امید وارم متوجه بشی کامل ترشو برات میزارم

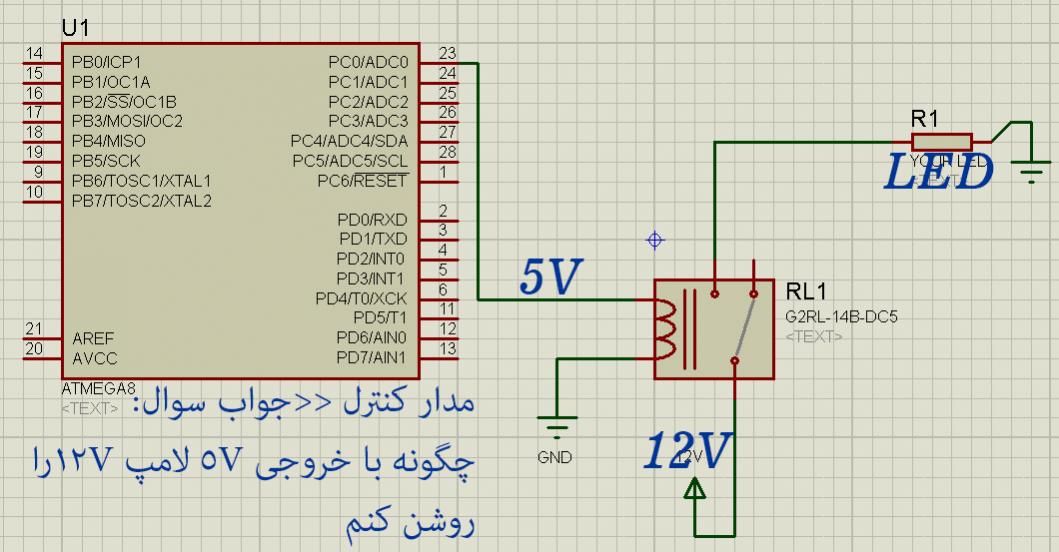

ضمیمه 132176
اینم از فایل پروتوس موفق باشی

تشکر
زحمت فراوان کشیدید دوست گرامی .
رله ای که شما می گید برای این کار نوع خاصی داره ؟ بگم چه نوع رله ای می خوام ؟
کد تو کد ویژن هم باید نوشته بشه یا نه برای رله ؟؟

------------------------
یک از دوستان این رو برام فرستاده گفت این مدلی استفاده کنم .
http://s3.picofile.com/file/81933918...ez7pzhkrn7.jpg

با سلام
رله مدل HJR-3FF-s-z از شرکت Tianbo بهترین نمونه برای کار شماست
در ضمن شکل بالا دارای ایراد های بسیار است چون تمام توان را بر روی ال ای دی ها متمرکز میکند
در ضمن مسفت(IRF540) ای که استفاده شده برای توان25A و ولتاژ 100V طراحی شده در درون یخچال ها کاربرد دارد که ولتاژ ترموستات را تنظیم می نمایید
در ضمن در درون میکرو نیاز به نوشتن چیزی نست
وفقطPortc.0 ==1 قبل از دستور دیلی و بعد آن PortC.0==0 کفایت می کند

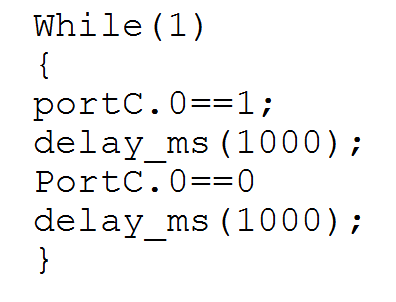

کد چشمک رو پیوست کردم ممکن چند تا غلط داشته باشه سادس و یکمم عجله ای شد
در ضمن در کار با رله حتما دیتا شیت اون رو مطالعه کنید
با تشکر
ضمیمه 132194
