نام تاپیک: AVR

**small_rz** · جمعه 05 خرداد 1391, 17:24 عصر

تا حالا کسی اینحا با aubtm 20 کار کرده؟ با میکرو داده بفرسته با لپ تاپ دریافت کنه؟ موقع وصل کردن به میکرو txd ماژول و به txd میکرو وصل می کنیم و rxd ماژول و به زمین؟ اتصال بقیه ی پایه های ماژول به چه صورته؟ ممنون میشم کسی راهنمایی کنه؟

**kinj3927** · جمعه 26 خرداد 1391, 15:26 عصر

سلام دوستان
این برنامه منه
http://uploadkon.ir/uploads/27678403...f27f56b663.zip
وقتی به ال سی دی میزنم یه چیزای در هم نشون میده ولی اصلا معلوم نیست چیه

یه چیزی من این برنامه رو از یکی از دوستان گرفتم .فایل فونت رو نداده بود خودم یه 8*8 از جایه دیگه گذاشتم تو فولدر ,این کار میتونه باعث مشکل شه؟
میخواستم ازتون خواهش کنم یه نگاهی به برنامه بندازید
برنامه gps هستش

خیلی خیلی ممنون

**mhmmdshirazi** · یک شنبه 12 شهریور 1391, 14:39 عصر

نوشته شده توسط small_rz

تا حالا کسی اینحا با aubtm 20 کار کرده؟ با میکرو داده بفرسته با لپ تاپ دریافت کنه؟ موقع وصل کردن به میکرو txd ماژول و به txd میکرو وصل می کنیم و rxd ماژول و به زمین؟ اتصال بقیه ی پایه های ماژول به چه صورته؟ ممنون میشم کسی راهنمایی کنه؟

توصیه میکنم از ic های ftdi مثل ft232rl استفاده کنید خیلی راحت تره و اگه کمک خواستی من باهاش کار کردم!

**farshadfoes** · جمعه 31 شهریور 1391, 10:01 صبح

سلام
من تازه کار با ای وی ار رو شروع کردم
به ما یه پروژه دادن که خودم هرکاری کردم نتونستم راش بندازم همه ی کاراشو بلدم فقط تو راه اندازی 7seg-mpx2-ca مشکل دارم
تو نصبش تو پروتئوس مشکل ندارم
اگه می شه کد های کد ویژنشو بگید مشکلمم اینه که نمی تونیم یه عدد دو رقمی توش نشون بدم مثلا 14
مرسی

**poya121** · پنج شنبه 26 مرداد 1391, 22:01 عصر

سلام.من دارم يك ربات مين ياب درست ميكنم،كه از سنسور SRF05 براي اون استفاده كردم.حالا براي برنامه نويسي اين سنسور گير كردم!در ضمن ميخوام برنامه به زبان سي باشه!كسي ميتونه توبرنامه نويسيش بهم كمك كنه؟اگه نمونه كد هم داريد برام خواهشن بفرستيد.فقط دوستان من خيلي خيلي عجله دارم!!خواهش ميكنم يكي زود جوابمو بده!!ممنون.

**Abbas Amiri** · جمعه 14 مهر 1391, 16:38 عصر

باسلام ، این تالار واقعا مهجور مانده وبه همین دلیل کسی هم دیگر سوالی نمی پرسد من جمله بنده که دیر با آن آشنا شدم . متاسفانه کاربر محترم farzadsw که جور بسیاری از مشکلات مطرح شده را کشیده اند هم مشغول پروژه ها و وبلاگ خودشان هستند .
آقای فرشاد خان برای این جور مطالب با یک جستجو در وب ، موارد زیادی یافت میشوند که نیازمند تغییرات اندک هستند . منجمله کدهای زیر که برای کدویژن تغییراتی داده شده است .



#define SEVEN_SEGMENT_SHIFT_DDR DDRB

#define SEVEN_SEGMENT_SHIFT_PORT PORTB

#define SEVEN_SEGMENT_PORT PORTD

#define SEVEN_SEGMENT_DDR DDRD

#define SEVEN_SEGMENT_DIGITS 2 // تعداد رقم



volatile unsigned char digits[SEVEN_SEGMENT_DIGITS];



void SevenSegment(unsigned char n)

{

/*

This function writes a digits given by n to the display

*/

   if(n<10)

   {

      switch (n)

      {

         case 0:

         SEVEN_SEGMENT_PORT=0b00000011;

         break;

         case 1:

         SEVEN_SEGMENT_PORT=0b10011111;

         break;

         case 2:

         SEVEN_SEGMENT_PORT=0b00100101;

         break;

         case 3:

         SEVEN_SEGMENT_PORT=0b00001101;

         break;

         case 4:

         SEVEN_SEGMENT_PORT=0b10011001;

         break;

         case 5:

         SEVEN_SEGMENT_PORT=0b01001001;

         break;

         case 6:

         SEVEN_SEGMENT_PORT=0b01000001;

         break;

         case 7:

         SEVEN_SEGMENT_PORT=0b00011111;

         break;

         case 8:

         SEVEN_SEGMENT_PORT=0b00000001;

         break;

         case 9:

         SEVEN_SEGMENT_PORT=0b00001001;

         break;

      }

   }

   else

   {

      //This symbol on display tells that n was greater than 9

      //so display can't handle it



      SEVEN_SEGMENT_PORT=0b11111101;

   }

}



void Print(unsigned int num)

{

   /*

   This function breaks apart a given integer into separete digits

   and writes them to the display array i.e. digits[]

   */

   unsigned char i=0;

   unsigned char j;

   unsigned int max_num=1;

   for (j=0;j<SEVEN_SEGMENT_DIGITS;j++)

        max_num=max_num*10;

   if(num>(max_num-1)) return;



   while(num)

   {

      digits[i]=num%10;

      i++;



      num=num/10;

   }

   for(j=i;j<SEVEN_SEGMENT_DIGITS;j++) digits[j]=0;

}



interrupt [TIM0_OVF] void timer0_ovf_isr(void)

{

    static unsigned char i=0;

    //TCNT0=0xD9;



    if (i<=SEVEN_SEGMENT_DIGITS)    i=0;

    SEVEN_SEGMENT_SHIFT_PORT=(1<<i);

    i++;

    SevenSegment(digits[i]);

}

در هرجای برنامه که خواستید مقدار سون سگمنتها را تغییر دهید از تابع print استفاده کنید:

print(anyVariable);

در ایجا ازتایمر0 برای ریفرش کردن سگمنتها استفاده شده است . شما برحسب نیاز خود آنرا تغییر دهید.
با تغییر در خطهای اول تا پنجم پورت هارا مطابق پروژه خود تنظیم کنید ودر تابع ()main مقادیر اولیه به را به آنها بدهید

SEVEN_SEGMENT_SHIFT_DDR=(1<<SEVEN_SEGMENT_DIGITS);   // =~(1<<SEVEN_SEGMENT_DIGITS); اگر درايور سگمنتها اينورتر است

SEVEN_SEGMENT_SHIFT_PORT=0x00;

SEVEN_SEGMENT_PORT=0xFF;

SEVEN_SEGMENT_DDR=0xFF;

**رسول21** · شنبه 29 مهر 1391, 17:09 عصر

با سلام من یه برنامه فلاشر 8 کاناله رقص نور دارم به زبان سی هست اگه اشتباه نکنمکه افکتهای متععددی رو اجرا میکنه میخاستم ببینم کسی میتونه تعداد کانالهاشو ویرایش کنه یعنی از 8 کانال به 10 کانال و 4 کانال و 5 و6 و7 کانال تغییر پیداکنه البته با همین رقص نورها فعلا 10 کاناله رو لازم دارم اگه سخته این دو تا 4 و 6 کاناله رو هم کارم راه میوفته اینم لینک برنامه

**SEZAR.CO** · یک شنبه 03 دی 1391, 18:05 عصر

با عرض سلام
من می خوام برای اولیت بار برم یه میکرو avr از نوع مگا بخرم
به نظر شما تو تهران کجا برم
رنج قیمتا چقدره
با تشکر

**hamid-nic** · دوشنبه 04 دی 1391, 00:01 صبح

نوشته شده توسط SEZAR.CO

با عرض سلام
من می خوام برای اولیت بار برم یه میکرو avr از نوع مگا بخرم
به نظر شما تو تهران کجا برم
رنج قیمتا چقدره
با تشکر

تهران خیابان جمهوری پاساژ امجد می تونی بری یا اینکه همون حوالی مغازه و پاساژ تو زمینه برق و الکترونیک زیاد هست قیمت هم از 6-7 هزار به بالا متفاوت است . بستگی به مدلش داره .

**farzad_d** · سه شنبه 26 دی 1391, 18:09 عصر

با عرض سلام
من می خوام 1) از visual C++‎ برای برنامه نویسی avr استفاده کنم چجوری امکان پذیر هست؟ 2) قصد دارم از یک دوربین برای پردازش تصویر توسط avr استفاده کنم چجوری باید دوربین رو به avr وصل کنم و فریم ها رو از اون بگیرم؟ برای پردازش تصویرش آیا می تونم از کتابخونه opencv استفاده کنم ؟ 3) برای این کار ها از کدوم سری از avr ها می تونم استفاده کنم؟

**mohammadali1375** · سه شنبه 26 دی 1391, 22:43 عصر

1) با visuall C++‎‌نمیشه. اگه میخاید C++‎ باشه باید با avr studio‌بنویسید که البته همون ide ویژال سی پلاس پلاس رو داره. 2)پردازش تصویر خودش یه مبحث جداس . بهتره بدون میکرو اول کار کنید بعد . برای پردازش تصویر خود میکرو احتمالا کم میاره. بهتره یه کامپیوتر این وسط باشه که کار پردازش رو انجام بده 3) بستگی به کارتون داره و این که میخایند چجوری این کارارو انجام بدید

**farzad_d** · چهارشنبه 27 دی 1391, 20:44 عصر

من از visul C++‎ به این دلیل می خوام استفاده کنم چون از کتابخونه opencv هم می شه اونجا استفاده کرد حالا اگه از این مو ضوع بگذریم می خوام بدون که کتابخونه opencv تو میکروکنترلر avr جواب می ده یا نه بعدش حتی اگه من از avr 32 بیتی هم استفاده کنم به نظر شما کم می یاره؟؟؟ من نمی خوام از کامپیوتر این وسط استفاده کنم پردازش تصویر تو کامپیوتر رو با کتابخونه opencv رو کار کردم

**mohammadali1375** · چهارشنبه 27 دی 1391, 23:08 عصر

نوشته شده توسط farzad_d

من از visul C++‎‎ به این دلیل می خوام استفاده کنم چون از کتابخونه opencv هم می شه اونجا استفاده کرد حالا اگه از این مو ضوع بگذریم می خوام بدون که کتابخونه opencv تو میکروکنترلر avr جواب می ده یا نه بعدش حتی اگه من از avr 32 بیتی هم استفاده کنم به نظر شما کم می یاره؟؟؟ من نمی خوام از کامپیوتر این وسط استفاده کنم پردازش تصویر تو کامپیوتر رو با کتابخونه opencv رو کار کردم

والا من فکر نکنم پردازش تصویر با یدونه میکرو و یه دوربین شدنی باشه

( اینا نظرات منه ها. شاید درست نباشه ) . استفاده از opencv هم کلا تو میکرو 99.99٪ نشدنیه ( والا تو این دنیا نمیشه چیزی رو 100٪ گفت

) . الان دیگه پردازش تصویر رو با کینکتی چیزی انجام میدند . که اونم میکرو خالی نیست. خلاصه من اطلاعاتم در مورد اینکاری که شما میخواید بکنید در همین حد بود. فکر نکنم با یه دوربین و یه میکرو بشه کاری کرد.

( مثلا فکر نکنم یه برنامه پردازش تصویر بتونه تو atmega 32 جا بشه )

**SEZAR.CO** · سه شنبه 26 دی 1391, 20:21 عصر

دوست عزیز بهتره سوالات توی یه تاپیک دیگه بپرسی
اونجا بیشتر می بینند و شاید بتونند بهت جواب دهند

**farzadsw** · پنج شنبه 28 دی 1391, 00:06 صبح

opencv رو نمی تونید با AVR یا avr32 استفاده کنید. البته اگر بتونید توابعش رو متناسب با پلتفورمتون پورت کنید،قابل استفاده هست ولی این کار خیلی سخت و زمانگیر است. به جز پلتفورم x86 و ARM های جدید (cortex-a8,cortex-a9) به طور رسمی opencv برای پلتفورم دیگه ای پورت نشده و قابل استفاده نیست.
البته 2-3 تا پروژه تو اینترنت هست که از AVR برای پردازش تصویر ساده (تشخیص تعقیب رنگ) استفاده کرده. اگر بگردید میتونید پیدا کنید.

**aliblue** · چهارشنبه 07 فروردین 1392, 12:01 عصر

شما به این انجمن برو حتما به جواب میرسی.
http://www.eca.ir/forum2/index.php

**taghdir2009** · شنبه 31 فروردین 1392, 00:09 صبح

شمارنده 3 رقمی با کلید و lcd متنی
با سلام .
من برای اولین بار تو کدویژن برنامه نوشتم و تو پروتئوس طراحی کردم .اما به یه مشکل بر می خورم برنامم اینه : باید بازدن کلید از 0 تا 999 بشماره اگه کلید قطع شد دوباره 0 بشه .
برنامه تو کد ویزن اروری نمیده اما تو پروتئوس وقتی کلید و میزنی هیچی نشون نمیده یا چند تا حروف واعدادو علائم بی ربط نشون میده ممنون میشم کمکم کنید.

اینم برنامه ای که نوشتم:
http://up.iran30t.com/uploads/1366404276.zip

**Abbas Amiri** · شنبه 31 فروردین 1392, 00:50 صبح

نوشته شده توسط taghdir2009

شمارنده 3 رقمی با کلید و lcd متنی
با سلام .
من برای اولین بار تو کدویژن برنامه نوشتم و تو پروتئوس طراحی کردم .اما به یه مشکل بر می خورم برنامم اینه : باید بازدن کلید از 0 تا 999 بشماره اگه کلید قطع شد دوباره 0 بشه .
برنامه تو کد ویزن اروری نمیده اما تو پروتئوس وقتی کلید و میزنی هیچی نشون نمیده یا چند تا حروف واعدادو علائم بی ربط نشون میده ممنون میشم کمکم کنید.

اینم برنامه ای که نوشتم:
http://up.iran30t.com/uploads/1366404276.zip

سلام
کد زیر رو تصحیح کن :



sprintf(buffer,"I=%d",i);

**taghdir2009** · یک شنبه 01 اردیبهشت 1392, 09:57 صبح

با سلام به همه دوستان.
بیزحمت تو این برنامه راهنماییم کنید.
نمایش یک عدد 4 رقمی بروی سون سگمنت مالتی پلکسری( عددها با کلید وارد شود.)
من این برنامه رو نوشتم اما نمایشگر چرت و پرت نشون میده و کلید ها اصلا" کار نمی کنند.

ممنون میشم راهنماییم کنید.

اینم برنامم:
http://up.iran30t.com/uploads/1366553988.zip

**Abbas Amiri** · یک شنبه 01 اردیبهشت 1392, 20:32 عصر

سلام
مقدارمنسوب به پورت A را متمم 2 کنید



PORTA=~part1;

**taghdir2009** · یک شنبه 01 اردیبهشت 1392, 23:34 عصر

نوشته شده توسط Abbas Amiri

سلام
مقدارمنسوب به پورت A را متمم 2 کنید



PORTA=~part1;

سلام ممنون اما کد رو تصحیح کردم جواب نداد!!!

**Abbas Amiri** · دوشنبه 02 اردیبهشت 1392, 22:54 عصر

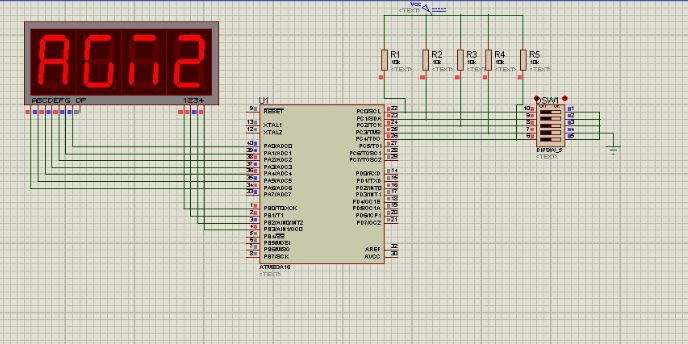

کدهای تصحیح شده و تصویر درحال اجرا



void main(void)

{

 unsigned char number;

 PORTA=0xff;

 DDRA=0xFF;

 PORTB=0xFF;

 DDRB=0x00;

 PORTC=0x0F;

 DDRC=0x0F;

 while (1)

 {

  number=PINB;

  hex_to_seg(number);

  PORTC=0b00001110;

  PORTA=~part1;

  delay_ms(5);

  PORTC=0b00001101;

  PORTA=~part2;

  delay_ms(5);

  PORTC=0b00001011;

  PORTA=~part3;

  delay_ms(5);

  PORTC=0b00000111;

  PORTA=~part4;

  delay_ms(5);

 }

}

**SEZAR.CO** · دوشنبه 13 خرداد 1392, 20:32 عصر

دوسن خوبم بهتره سوالات تو تاپیک ها معمولی بپرسی

**s699fx_bpr** · شنبه 11 آبان 1392, 00:13 صبح

سلام دوستان خوشحالم که یه پست avr دیدم . من ic sim900 رو با avr راه اناختم همچیش Ok ]ست خالا میخوام کدهایی رو که از sim 900 با usart میگیرم رو داخل یه ارایه بریزم و بعد تحلیل کنم . مشکل اینجاست که کد ها طولشون معلوم نیست بعضیا 3 10 یا 40 تان اما عموما بیشتر از 100 نمیشن . ولی مشکلم اینجاست که نمیدونم با چه دستوری میتونم بگیرمشون ؟ scan - gets- fget رو امتحان کردم همه تعداد میخوان و واییسن تا اخرین کاراکتر هم بیاد ! چجوری یه رسته ای بگیرم که تعدادش مشخص نیست !؟ راستی اسپیس هم داره :(

**xiao123** · سه شنبه 12 آذر 1392, 15:13 عصر

سلام دوستان
من میخوام برف پاک کن خودکار بسازم،که با بارش بارون شدت اون رو تشخیص بده و برف پاک کن به همون اندازه سرعت داشته باشه(2 یا 3 level) .
حالا من برای تشخیص شدت بارون میخوام از سنسور فرستنده گیرنده مادون قرمز (به شکل زیر) استفاده کنم.که اگه شیشه خشک باشه تمام امواج رو برمیگردونه و درصورت خیس بودن ،به نسبت میزان خیس بودن برگشت امواج هم کمتر میشه ، خلاصه من برنامه ای (به زبان c ) برای راه اندازی این سنسور میخواستم .
در هر حدی که تونستید راهنمایی کنین ممنون میشم.

**javady_joon** · شنبه 05 مهر 1393, 00:54 صبح

سلام
من با کد ویژن یه برنامه چراغ چشمک زن نوشتم
و هرعددی رو بریا delay_ms میدم
اصلا برای delay اهمیتی قائل نیست و باز همون آهنگ خاموش روشن شدن خود رو دنبال میکنه
ممنون میشم کمک کنید اینم سورس

#include <mega16.h>#include <delay.h>





void main ()

{

PORTA=0x00;

DDRA=0xFF;

for(;;)

{

if(PORTA.0==0)

{

PORTA.1=1;

delay_ms(5);

}

if(PORTA.1==1)

{

PORTA.0=0;

}

if(PORTA.1==0)

{

PORTA.0=1;

delay_ms (5);

}

}

}

**مهدی کرامتی** · شنبه 03 آبان 1393, 01:14 صبح

این کد رو قبل از تابع main اضافه کن:



#ifndef F_CPU

#define F_CPU 8000000UL

#endif

با دستکاری کردن اون عدد 8000000UL به مواردی مانند 1000000UL یا 4000000UL می تونی به مدت وقفه مورد نظرت در کد دست پیدا کنی.

**amirhsg** · شنبه 11 بهمن 1393, 16:57 عصر

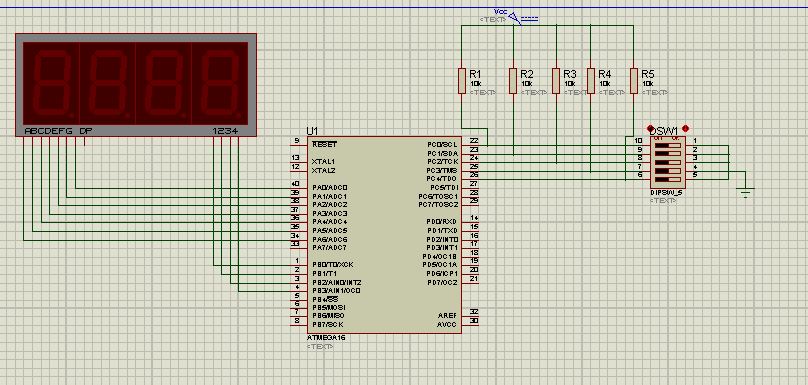

سلام.من میخوام یه پیغام رابرا2ثانیه روی سگمنت4تایی نمایش بدم.حرف اول پیغام درست نمایش داده میشه ولی 3حرف بعدناخوانا اند

.بعداز2ثانیه سگمنت خاموش میشه ولی بقیه برنامه باتغییروضعیت دیپ سوئیچ اجرانمیشه

.خواهشااگه میشه کمک کنیدتامشکل برنامه راحلش کنم.

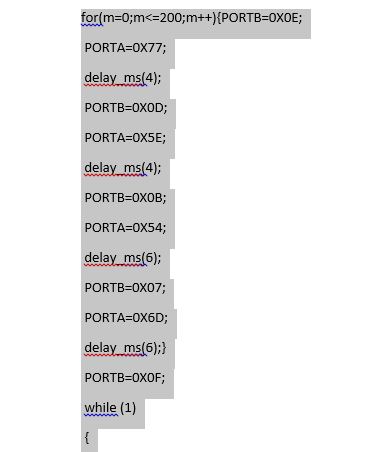

این حلقه forهستش برا2ثانیه اول:

Name: FOR.JPG
Views: 434
Size: 23.3 کیلوبایت

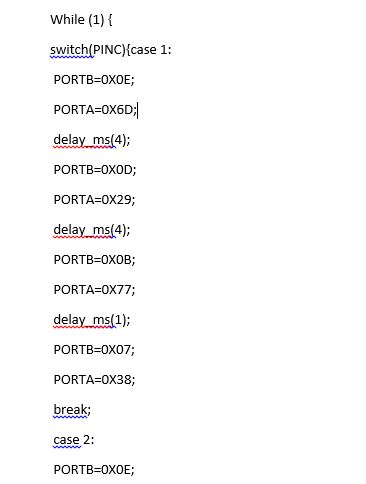

واینم قسمتی ازبقیه برنامه:

Name: SWITCH.JPG
Views: 445
Size: 23.3 کیلوبایت

Name: Capture.JPG
Views: 544
Size: 87.7 کیلوبایت

**amir_mhdi** · سه شنبه 14 بهمن 1393, 10:43 صبح

امیر هوشنگ خان ، اینجوری که نمیشه . باید کدت رو بزاری . کد تیکه تیکه فایده نداره.
موفق باشی.

**amirhsg** · پنج شنبه 16 بهمن 1393, 11:37 صبح

سلام .این هم کدکامل.فقط آپلودکه شدبه هم ریخت میی بخشید.اگه میتونین کمک یاراهنمایی کنین که مشکلش راپیداکنم.خیلی ممنون:

#include <mega16.h>
#include <delay.h>
unsigned int m;

void main(void)
{
DDRA=(1<<DDA7) | (1<<DDA6) | (1<<DDA5) | (1<<DDA4) | (1<<DDA3) | (1<<DDA2) | (1<<DDA1) | (1<<DDA0);
PORTA=(0<<PORTA7) | (0<<PORTA6) | (0<<PORTA5) | (0<<PORTA4) | (0<<PORTA3) | (0<<PORTA2) | (0<<PORTA1) | (0<<PORTA0);
DDRB=(0<<DDB7) | (0<<DDB6) | (0<<DDB5) | (0<<DDB4) | (1<<DDB3) | (1<<DDB2) | (1<<DDB1) | (1<<DDB0);
PORTB=(0<<PORTB7) | (0<<PORTB6) | (0<<PORTB5) | (0<<PORTB4) | (0<<PORTB3) | (0<<PORTB2) | (0<<PORTB1) | (0<<PORTB0);
DDRC=(0<<DDC7) | (0<<DDC6) | (0<<DDC5) | (0<<DDC4) | (0<<DDC3) | (0<<DDC2) | (0<<DDC1) | (0<<DDC0);
PORTC=(0<<PORTC7) | (0<<PORTC6) | (0<<PORTC5) | (0<<PORTC4) | (0<<PORTC3) | (0<<PORTC2) | (0<<PORTC1) | (0<<PORTC0);
DDRD=(0<<DDD7) | (0<<DDD6) | (0<<DDD5) | (0<<DDD4) | (0<<DDD3) | (0<<DDD2) | (0<<DDD1) | (0<<DDD0);
PORTD=(0<<PORTD7) | (0<<PORTD6) | (0<<PORTD5) | (0<<PORTD4) | (0<<PORTD3) | (0<<PORTD2) | (0<<PORTD1) | (0<<PORTD0);
for(m=0;m<=200;m++){PORTB=0X0E;
PORTA=0X77;
delay_ms(4);
PORTB=0X0D;
PORTA=0X5E;
delay_ms(4);
PORTB=0X0B;
PORTA=0X54;
delay_ms(6);
PORTB=0X07;
PORTA=0X6D;
delay_ms(6);}
PORTB=0X0F;
while (1)
{
switch(PINC){case 1:
PORTB=0X0E;
PORTA=0X6D;
delay_ms(4);
PORTB=0X0D;
PORTA=0X29;
delay_ms(4);
PORTB=0X0B;
PORTA=0X77;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 2:
PORTB=0X0E;
PORTA=0X77;
delay_ms(1);
PORTB=0X0D;
PORTA=0X3E;
delay_ms(1);
PORTB=0X0B;
PORTA=0X78;
delay_ms(1);
PORTB=0X07;
PORTA=0X5C;
break;
case 3:
PORTB=0X0E;
PORTA=0X55;
delay_ms(1);
PORTB=0X0D;
PORTA=0X5F;
delay_ms(1);
PORTB=0X0B;
PORTA=0X54;
delay_ms(1);
PORTB=0X07;
PORTA=0X1C;
break;
case 4:
PORTB=0X0E;
PORTA=0X76;
delay_ms(1);
PORTB=0X0D;
PORTA=0X10;
delay_ms(1);
PORTB=0X0B;
PORTA=0X79;
delay_ms(1);
PORTB=0X07;
PORTA=0X50;
break;
case 5:
PORTB=0X0E;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0D;
PORTA=0X54;
delay_ms(1);
PORTB=0X0B;
PORTA=0X5E;
delay_ms(1);
PORTB=0X07;
PORTA=0X76;
break;
case 6:
PORTB=0X0E;
PORTA=0X76;
delay_ms(1);
PORTB=0X0D;
PORTA=0X6E;
delay_ms(1);
PORTB=0X0B;
PORTA=0X76;
delay_ms(1);
PORTB=0X07;
PORTA=0X10;
break;
case 7:
PORTB=0X0E;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0D;
PORTA=0X71;
delay_ms(1);
PORTB=0X0B;
PORTA=0X5E;
delay_ms(1);
PORTB=0X07;
PORTA=0X76;
break;
case 8:
PORTB=0X0E;
PORTA=0X38;
delay_ms(1);
PORTB=0X0D;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0B;
PORTA=0X79;
delay_ms(1);
PORTB=0X07;
PORTA=0X50;
break;
case 9:
PORTB=0X0E;
PORTA=0X6C;
delay_ms(1);
PORTB=0X0D;
PORTA=0X54;
delay_ms(1);
PORTB=0X0B;
PORTA=0X5E;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 10:
PORTB=0X0E;
PORTA=0X76;
delay_ms(1);
PORTB=0X0D;
PORTA=0X6E;
delay_ms(1);
PORTB=0X0B;
PORTA=0X38;
delay_ms(1);
PORTB=0X07;
PORTA=0X5C;
break;
case 11:
PORTB=0X0E;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0D;
PORTA=0X71;
delay_ms(1);
PORTB=0X0B;
PORTA=0X5E;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 12:
PORTB=0X0E;
PORTA=0X76;
delay_ms(1);
PORTB=0X0D;
PORTA=0X10;
delay_ms(1);
PORTB=0X0B;
PORTA=0X77;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 13:
PORTB=0X0E;
PORTA=0X38;
delay_ms(1);
PORTB=0X0D;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0B;
PORTA=0X77;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 14:
PORTB=0X0E;
PORTA=0X76;
delay_ms(1);
PORTB=0X0D;
PORTA=0X6E;
delay_ms(1);
PORTB=0X0B;
PORTA=0X77;
delay_ms(1);
PORTB=0X07;
PORTA=0X38;
break;
case 15:
PORTB=0X0E;
PORTA=0X73;
delay_ms(1);
PORTB=0X0D;
PORTA=0X77;
delay_ms(1);
PORTB=0X0B;
PORTA=0X6D;
delay_ms(1);
PORTB=0X07;
PORTA=0X6D;
break;
case 16:
PORTB=0X0D;
PORTA=0X5C;
delay_ms(1);
PORTB=0X0B;
PORTA=0X50;
break;}
// Place your code here

}
}

**amir_mhdi** · پنج شنبه 16 بهمن 1393, 13:23 عصر

احتمالا کلیدهات تو وضعیتی هستند که عدد حاصلش بزرگتر از 16 میشه. شما بیاید و بجای"case 16:"بنویسید : "default:".
با اینکار شما به میکرو میگید که اگر غیر از حالتهایی که من گفتم بود بیا اینکار رو انجام بده.
موفق باشید.

**amirhsg** · جمعه 17 بهمن 1393, 17:16 عصر

نوشته شده توسط amir_mhdi

احتمالا کلیدهات تو وضعیتی هستند که عدد حاصلش بزرگتر از 16 میشه. شما بیاید و بجای"case 16:"بنویسید : "default:".
با اینکار شما به میکرو میگید که اگر غیر از حالتهایی که من گفتم بود بیا اینکار رو انجام بده.
موفق باشید.

باسلام.کاری که گفته بودید انجام دادم.همجنان مانندقبل موقع راه اندازی حرف اول پیغام درست نمایش داده میشه ولی 3حرف بعداشتباه نمایش داده میشند.بعداز2ثانیه سون سگمنت خاموش میشه ولی بقیه برنامه باتغییروضعیت دیپ سوئیچ اجرانمیشه ومابقی پیام هاهم نمایش داده نمی شوند.
Name: Capture.JPG
Views: 430
Size: 62.2 کیلوبایت

Name: Capture.JPG
Views: 430
Size: 62.2 کیلوبایت

**amir_mhdi** · شنبه 18 بهمن 1393, 08:07 صبح

شما یه زحمتی بکش، فایل پروتئوس و کدت رو بفرست.

**amirhsg** · شنبه 18 بهمن 1393, 13:24 عصر

چشم فایل هاراآپلودمی کنم.

**amirhsg** · یک شنبه 19 بهمن 1393, 06:53 صبح

سلام امیرمهدی خان.این هم لینک فایل های کدوپروتئوس که گفته بودیدآپلودکنم.
http://uplod.ir/b00f8kcxoo39/P1.prj.htm
http://uplod.ir/gztvjjk41xlh/p1.DSN.htm

**amir_mhdi** · یک شنبه 19 بهمن 1393, 07:15 صبح

فایل پروژه کامل نیست. باید کل فولدر رو zip کنی و بفرستی عزیز.
موفق باشی.

**amirhsg** · یک شنبه 19 بهمن 1393, 08:45 صبح

می بخشین اینم لینک فایل کل فولدر.
http://uplod.ir/aylhngp0v47z/P1.zip.htm

**amir_mhdi** · یک شنبه 19 بهمن 1393, 10:02 صبح

کد شما رو بهینه کردم و حجمش کم شد. اما مشکلات :
شما از دیپ سوییچ 5 بیتی استفاده کردید و چون 16 حالت میخواستید ، آنرا به 4 بیتی تغییر دادم.
کد شما بسیار ناخوانا بود که با تبدیل شدن به تابع و نوشتار صحیح (اضافه کردن TAB بعد از while و سایر موارد) کد اصلاح شد. اما علامتهایی که قصد داشتید روی سگمنتها نمایش دهید همچنان ناخوانا هستند و چون نمیدانستم چه چیزی قرار است نمایش داده شود نتوانستن در این بخش کمکی کنم.
طراحی علائم شما اشکال دارد ولی سایر بخشهای برنامه درست عمل میکند.
مثلا کاراکتر 'A' درست طراحی شده ولی مابقی خیر.
این هم لینک پروژه تغییر داده شده.
http://uplod.ir/9dn15pajqatx/P1.rar.htm

موفق باشید.

**marzie1373** · سه شنبه 09 تیر 1394, 23:27 عصر

سلام خسته نباشید
من موضوع پروژه کارشناسیم ساخت قفل دربازکن با سنسور اثرانگشت sm621با کدویژنه ولی اصلا نمیدونم از کجا باید شروع کنم فقط میدونم که باید تو usart بنویسم اما چطوری نمیدونم

تورو خدا کمکم کنین تا آخر تیر وقت دارم فقط

**bhossein** · سه شنبه 07 مهر 1394, 18:31 عصر

هنوز هستی که بپرسم؟ پست مال خیلی وقت پیشه

نام تاپیک: AVR

ابزار های تاپیک

نمایش

Hybrid View

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

نقل قول: AVR

برچسب های این تاپیک

قوانین ایجاد تاپیک در تالار
